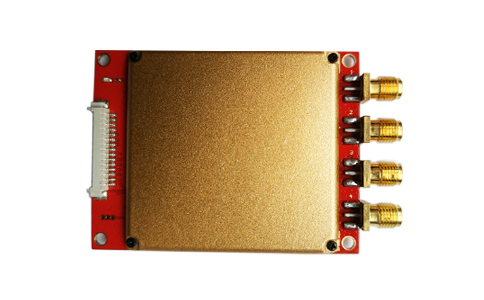

RFID超高频IMPINJ R2000芯片模块

RFID超高频模块UR6253是基于IMPINJ R2000芯片深度开发的嵌入式UHF超高频电子标签读写模块，广泛应用于R2000超高频读写器开发、嵌入式系统开发、新零售、工具管理、智能书架、智能档案柜、共享图书、智能货架、智能展示柜及无人零售店等多种无线射频识别（RFID）系统。

相关解决方案：RFID新零售智能零售柜

R2000超高频读写器模块特性

支持协议：EPC C1G2（ISO18000-6C）、ISO18000-6B；

工作频率：865~868MHz/902～928MHz（可以按不同国家或地区要求调整）；

二次开发：提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明；

读取距离：＞9m（外接6dBiL天线，标签E41）；

以广谱跳频（FHSS）或定频发射方式工作；

峰值标签询查速度>500张；

标签缓存容量：600张@最长128bitsEPC或180张@最长496bitsEPC；

支持应答模式和自动实时询查模式；

4路MMCX-J型天线接口

相关解决方案：RFID智能工具箱解决方案

R2000超高频读写器模块接口参数

序号符号描述

1VCC电源

2VCC

3GND地

4GND

5EN（USB_5VSENSE）使能端（USB检测管脚）高电平有效，内部通过1M电阻上拉至+5V

6nRST外部强制复位输入，低电平有效，内部通过10k电阻上拉至+3.3V

7保留

8保留

9USB-DMUSB数据负信号线

10USB-DPUSB数据正信号线

11GPO2通用输出口（3.3VTTL电平）

12GPO1通用输出口（3.3VTTL电平）

13STA标签检测状态指示

14TXD串行通讯数据输出端

15RXD串行通讯数据输入端

相关解决方案：RFID智能工具车

R2000超高频读写器模块开发参数

指令集：提供C语言指令集；

Demo：提供C# delphi 演示软件以及源代码；

Dll库：提供C# VB 库以及库说明；

固件升级：支持个性化的固件升级；

手机端操作：支持手机端的现场设备检查诊断（选配）；

R2000超高频读写器模块射频参数

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；

工作频率：860~868MHz/902～928MHz(可以按不同国家或地区要求调整)；

输出功率：0-30 dbm；

输出功率精度：+/- 1dB；

接收灵敏度：< -85 dBm；

天线连接保护：支持天线自动微调谐和天线失效检测；

标签信号检测：支持信号RSSI值检测；

相关解决方案：RFID技术在医疗耗材管理中的应用介绍

R2000超高频读写器模块读取参数

标签缓存：标签缓存容量：600张@最长128bitsEPC或180张@最长496bitsEPC；

标签盘点峰值：峰值标签询查速度>500张；

读取距离：0-15米 依据标签和天线不同参数和性能。

R2000超高频读写器模块物理特性

尺寸：67.5mmx51mmx7.9mm

重量：42g

工作湿度：< 95% @ 25 °C 无凝露

工作温度：20 °C  -  + 55  °C

存储温度：20 °C  -  + 85  °C

电特性

电源电压：DC5V，极限5.25V

工作电流：0.8A 最大1.5A

安装孔位以及更多详细参数请查阅下方链接PDF文档
