RFID读写天线设计工作原理
来源: | 发布时间:2020-3-13 15:45:30 | 浏览次数:

    关于RFID天线应用性能问题,相信很多读者朋友都有所耳闻,今日小编请来了上海营信从业几十年的技术人员为大家解答:首先我们要先了解射频识别RFID(Radio Frequency Identification)是一种利用射频通信实现的非接触式自动识别技术。它利用射频信号的空间耦合传递非接触信息,并通过所传递的信息识别对象。RFID解决无源(卡中无电源)和免接触两大难题,实现运动目标识别、多目标识别,其突出优点是环境适应性强,能够穿透非金属材质,数据存储量大,抗干扰能力强。


    目前的读写器远远不能满足应用要求,因此,需要一款远距离读写器配合远距离天线,实现远距离水平或垂直方向的读写要求。这里给出一种远距离RFID读写天线的设计方案,采用射频标签专用读写器HR9218,该器件要求天线阻抗为 50 Ω,频率为13.56 MHz,因此采用_亡艺简单、低成本的PCB环形天线。



    一、RFID读写天线的设计


    1、RFID读写天线工作原理

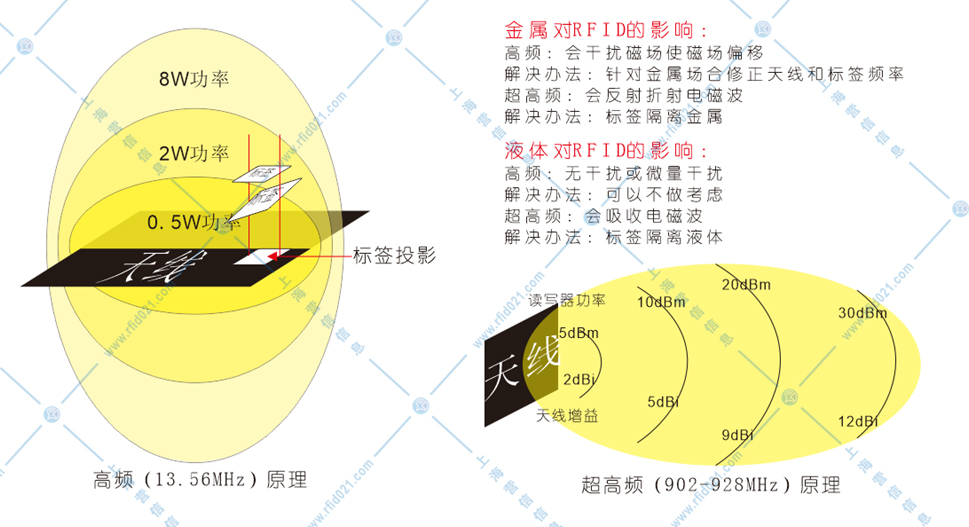

    天线是发射和接收射频载波信号的设备。在工作频率和带宽确定的条件下,天线发射射频处理模块产生的射频载波,并接收从标签发射或反射的射频载波,其作用是产生磁通量,为标签(无源)提供电源,并在读写器和标签之间传递信息。天线性能的优劣对系统整体性能起着非常关键的作用。RFID天线的读写距离取决于诸多因素:天线的尺寸、方向性、天线的位置、所处频段的电气特性及周围环境等。


    2、电子标签的方向性


    由于无源电子标签是通过与读写器天线磁场耦合来获得能量,所以标签的方向性直接影响耦合系数,近而影响能量的获取和通信的可靠性。当标签的方向性和读写器天线处于最佳耦合时,磁力线与电子标签成直角。电子标签能够获得最好的读写效果。但是,若将电子标签移动到天线的两侧,这时标签的放置位置和磁力线方向平行。此时方向性最差,读写效果也最差。

RFID超高频天线UA2626

RFID超高频远距离圆极化天线

    上海营信公司RFID读写器要实现远距离读写功能关键在于天线的设计,通过研究RFID天线工 作原理及其性能参数,提出一种有效的天线设计优化方案,从而使读写器具有更远的读写距离和更高的能量利用率。经实验证明:RFID读写器配上优化后的远距 离射频天线可使读写距离达到30 cm。


RFID高频智能展示柜屏蔽天线HA4232,是一款高性能的50Ω标准阻抗13.56MHz高频金属屏蔽天线,标准SMA接口支持最高6W功率的ISO/IEC15693协议电子标签读写器,感应距离可达55cm。广泛应用于餐饮管理(智盘)、自助借还书机、图书分拣线、生产线管理、机要档案识别、珠宝管理、新零售、微型图书馆、漂流书柜、档案管理、证照管理、智能试剂柜、实验台试剂管理、智能展示柜、柜台商品展示管理、凭证印鉴卡管理、医疗高值耗材管理等多种无线射频识别(RFID)系统。

RFID高频智能展示柜屏蔽天线HA4232

RFID高频智能展示柜屏蔽天线A4232
