RFID超高频读写器模块

RFID超高频读写器模块概述：

RFID超高频读写器模块UR6113是一款高性能的嵌入式超高频电子标签读写模块，广泛应用于RFID手持机开发、嵌入式系统开发、智能文件柜、共享书柜,微型图书馆、分布式图书馆、漂流书柜、档案管理、证照管理、凭证印鉴卡管理、读写器开发、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

相关解决方案：RFID智能工具箱解决方案

RFID超高频读写器模块特性

支持协议：EPC C1G2（ISO18000-6C）ISO18000-6B；

工作频率：902～928MHz或865~868MHz（可以按不同国家或地区要求调整）；

读取距离：＞15m（外接12dBi天线）；

二次开发：提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明；

以广谱跳频（FHSS）或定频发射方式工作；

多标签识别性能＞50张标签；

标签识别速度＞50张/秒；

标签缓存容量：330张@最长128bitsEPC或100张@最长496bitsEPC；

低功耗设计，单＋3.5V～＋5V供电；

支持RSSI；

IPEX射频连接器支持外接天线；

4路GPIO接口（2输入2输出）；

支持串行通讯接口，SPI、I2C及韦根接口可选；

稳定性高，空气冷却散热，无需外置散热片；

可连续24小时×365天工作；

支持Firmware在线升级。

相关解决方案：RFID服装智慧门店

RFID超高频读写器模块接口参数

序号符号描述

1VCC电源

2VCC空

3GND地

4GND空

5EN使能端（高电平有效）

6Reserved保留

7Reserved保留

8GND地

9GND

10GPI1通用输入口1

11GPI2通用输入口2

12GND地

13GND

14Reserved保留

15Reserved保留

16RXD串行通讯数据输入端

17TXD串行通讯数据输出端

18BEEP蜂鸣器控制（需要外部缓冲器）

19GPO1通用输出口1

20GPO2通用输出口2

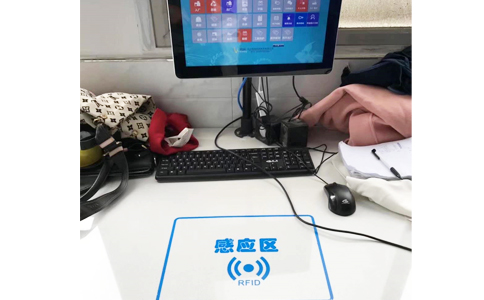

应用案例：RFID超高频读写器UR6116应用于服装管理标签绑定操作

RFID超高频读写器模块开发参数

指令集提供C语言指令集

Demo提供C# delphi 演示软件以及源代码

Dll库提供C# VB 库以及库说明

固件升级支持个性化的固件升级

手机端操作支持手机端的现场设备检查诊断 （选配）

RFID超高频读写器模块射频参数

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；

工作频率：860~868MHz/902～928MHz(可以按不同国家或地区要求调整)；

输出功率：0-26 dbm；

输出功率精度：+/- 1dB；

接收灵敏度：< -85 dBm；

天线连接保护：支持天线自动微调谐和天线失效检测；

标签信号检测：支持信号RSSI值检测。

应用案例：RFID超高频读写器UR6116应用于人员身份识别

RFID超高频读写器模块读取参数

标签缓存：330张@最长128bitsEPC或100张@最长496bitsEPC；

标签盘点峰值：峰值标签询查速度>50张；

读取距离：0-12 依据标签和天线不同参数和性能。

RFID超高频读写器模块物理特性

尺寸：28.6mmx25mmx3.5mm

重量：70g

工作湿度：< 95% @ 25 °C 无凝露

工作温度：20 °C  -  + 55  °C

存储温度：20 °C  -  + 85  °C

RFID超高频读写器模块电特性

电源电压：DC5V，极限5.5V

工作电流：0.18A 最大0.36A

安装孔位以及更多详细参数请查阅下方链接PDF文档
