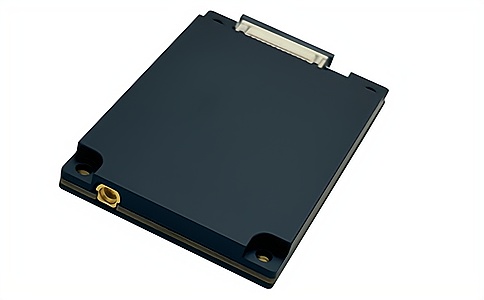

IMPINJ(英频杰)高性能嵌入式RFID超高频标签读写器模块UR3123

IMPINJ(英频杰)UR3123 RFID超高频模块，是一款基于IMPINJ最新E系列引擎平台深度研发的高性能嵌入式RFID超高频读写器模块。该模块领先支持IMPINJ Gen2X增强性能，可全面兼容测温、LED等各类传感电子标签，以超小尺寸、低功耗、低成本为核心设计理念，广泛应用于手持终端开发、读写器开发、RFID打印机开发、嵌入式系统开发等各类RFID读写器应用系统，充分发挥IMPINJ芯片优势与天线适配性能。

基于IMPINJ E310芯片深度开发，充分激活芯片潜能，领先支持IMPINJ Gen2X功能，契合IMPINJ(英频杰)全球领先的RAIN RFID技术标准，保障模块稳定高效运行。

配备MMCX-J型天线接口，适配各类合规RFID天线，支持天线自动微调谐和天线失效检测，有效保障天线与模块的稳定连接，提升信号传输效率；工作频率840～960MHz，可按不同国家或地区要求灵活调整，满足全球多区域使用需求。

采用广谱跳频（FHSS）或定频发射方式工作，支持RSSI信号检测功能；输出功率达27dBm，外接8dBiL天线搭配E41电子标签时，读取距离可突破12m，适配远距离识别场景。

峰值标签询查速度按需适配：使用IMPINJ E710芯片时达1000张/秒，E510芯片时达600张/秒，E310芯片时达350张/秒，高效完成多电子标签批量识别。

标签缓存容量充足，支持1000张标签@96bit EPC，750张标签@最长128bits EPC，可满足高密度场景下的标签缓存需求，避免数据丢失。

支持应答模式和自动实时询查模式，兼容EPC和TID两种防冲突模式，可针对不同应用场景选择11种不同链路模式，适配复杂环境使用。

内置三种智能盘存模式，精准适配从高密度快速读取到远距离弱信号捕捉的各类复杂场景，兼顾识别效率与准确性；外置散热片采用空气冷却散热，大幅提升模块稳定性，延长使用寿命。

低功耗设计，供电电压范围+3.6V~+5.5V，适配多种供电场景；配备4路GPIO接口（2输入2输出），支持RS232串行通讯接口（3.3V TTL电平），接口丰富，便于嵌入式系统集成开发。

型号：UR3113；

尺寸：57.5mmx37mmx6mm，超小尺寸设计，便于各类小型设备集成，适配紧凑安装场景。

电源电压：DC5V，极限5.5V；工作电流：0.3A，最大0.6A；工作湿度：< 95% @ 25 °C，无凝露；工作温度：-20 °C ~ +65 °C；存储温度：-40 °C ~ +85 °C，适配高低温、高湿度等恶劣工业环境。

1. VCC：电源；

2. GND：地；

3. EN：使能，高有效；

4. GPO2：通用输出2（3.0V）；

5. GPI1：通用输入1，适配3.3V电平；

6. GPI2：通用输入2，适配3.3V电平；

7. RXD：串行通讯输入，适配3.3V电平；

8. TXD：串行通讯输出，适配3.3V电平；

9. RST：模块复位端，低有效；

10. GPO1：通用输出1（3.0V）；

11. GND：地；

12. ANT：天线接口，用于连接各类适配天线；

13. GND：地；

14. GND：地；

15. NC：保留；

16. NC：保留；

17. NC：保留；

18. NC：保留；

19. VOUT：3.0V输出（20mA）；

20. GND：地。

提供完整C语言指令集，便于开发调试；

配套C#、JAVA等多种语言演示软件及源代码，降低开发门槛；

提供C#、VB、JAVA等语言库及详细库说明，助力快速集成；

支持个性化固件升级，可根据实际应用需求优化模块功能，适配不同开发场景。

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C，兼容主流电子标签协议；

工作频率：840～960MHz，可按不同国家或地区要求调整；

输出功率：5-27dbm，输出功率精度±1dB，信号稳定。

接收灵敏度：使用E710芯片时为-87 dBm，E510芯片时为-81 dBm，E310芯片时为-74 dBm，保障弱信号下的稳定识别；

支持天线连接保护与标签信号RSSI值检测，实时监控天线工作状态与标签信号强度，提升使用可靠性。
