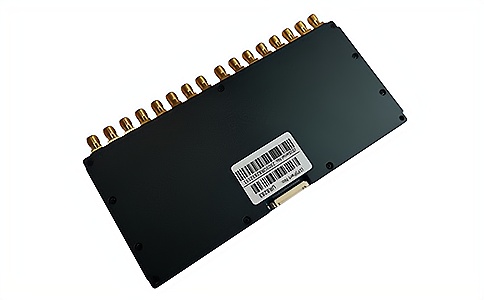

IMPINJ多天线端口智能应用超高频RFID读写器模块UR3183

UR3183基于IMPINJ(英频杰)最新E系列引擎平台设计，是一款工业级高性能超高频阅读器模块。

领先支持IMPINJ Gen2X增强性能，全面支持测温、LED等各类传感电子标签，充分发挥IMPINJ(英频杰)芯片核心优势。

核心亮点为16路SMA型天线接口设计，支持外接高增益天线，读取距离超20米，天线拓展性与适配性远超同类产品。

作为四通道RFID UHF读写器核心模块，其具备高速多标签处理能力，提供稳定可靠的射频识别核心，是各类智能柜和智能货架应用的理想选择。

广泛应用于读写器开发、嵌入式系统开发、各类智能柜（工具柜、医疗耗材柜、档案柜、图书柜等）、资产定位监控等多种无线射频识别（RFID）系统。

四通道RFID UHF读写器｜高速多标签识别｜工业级抗干扰，远距读取、自动盘点、精准数据采集，性能优异、实时记录，助力企业智能化管理升级。

基于IMPINJ(英频杰)E310芯片深度开发，充分激活芯片潜能，契合IMPINJ(英频杰)企业级产品标准。

领先支持IMPINJ Gen2X增强性能，这是IMPINJ(英频杰)RAIN RFID技术的核心优势，可显著提升射频识别效率与数据安全性。

充分支持符合ISO18000-6C EPC CLASS1 G2标准的电子标签，兼容性强，适配各类主流电子标签。

配备16路SMA型天线接口，支持单独配置每路天线功率，天线适配灵活性极强，可根据场景搭配不同规格高增益天线。

支持外接高增益天线，外接8dBiL天线搭配E41电子标签时，读取距离＞12m，整体读取距离可突破20米，满足远距离识别需求。

支持天线自动微调谐和天线失效检测，实时监控天线工作状态，保障天线与模块连接稳定，避免信号中断。

工作频率840～960MHz，可按不同国家或地区要求灵活调整，满足全球多区域使用标准。

以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，工业级抗干扰，突破复杂电磁环境下的信号干扰瓶颈。

输出功率达至33dBm，信号强度充足，保障多天线同时工作与远距离识别的稳定性。

峰值标签询查速度>350张/秒，可快速处理海量电子标签，实现高速多标签识别、自动盘点与实时数据采集。

标签缓存容量充足，支持1000张标签@96bit EPC，750张@最长128bits EPC，避免高密度识别场景下的数据丢失。

支持应答模式和自动实时询查模式，适配不同识别场景，操作灵活便捷。

支持EPC和TID两种防冲突模式，有效避免多电子标签同时识别时的信号冲突，提升识别效率。

可针对不同场景选择11种不同链路模式，三种智能盘存模式，精准适配从高密度快速读取到远距离弱信号捕捉的各类复杂场景，兼顾高速读写与多标签并发处理能力。

稳定性高，外置散热片空气冷却散热，可长期稳定运行，适配工业级恶劣环境。

低功耗设计，单+4.5V~+5.5V供电，适配多种供电场景，节能省电。

配备4路GPIO接口（2输入2输出），可满足各类外设连接需求，拓展性强。

支持RS232串行通讯接口（3.3V TTL电平），通讯稳定，适配嵌入式系统开发。

型号：UR3183

尺寸：173mmx88mmx8mm，结构紧凑，便于嵌入式集成安装，不占用过多空间。

重量：200g，轻便易安装，适配各类智能柜、货架等场景的安装需求。

电源电压：DC5V，极限6V，供电稳定，适配各类标准供电设备。

工作电流：1.5A，最大1.65A，满足高功率射频识别与多天线同时工作的功耗需求。

工作湿度：< 95% @ 25 °C，无凝露，适配潮湿环境使用，稳定性不受影响。

工作温度：-20 °C ~ +55 °C，存储温度：-20 °C ~ +85 °C，适配高低温恶劣环境，适用范围广。

1. 底面焊盘序号1：GND，功能为地（两处）；

2. 底面焊盘序号2：VCC，功能为电源（两处）；

3. 底面焊盘序号4：GPO1，通用输出口1（3.3VTTL电平）；

4. GPO2，通用输出口2（3.3VTTL电平）；

5. GPI1，通用输入口1（3.3VTTL电平）；

6. GPI2，通用输入口2（3.3VTTL电平）；

7. 底面焊盘序号5：RXD，串行通讯数据输入端；

8. 底面焊盘序号6：TXD，串行通讯数据输出端；

9. Reserved，保留（两处）；

10. 底面焊盘序号3：GPI2，通用输入口2（3.3VTTL电平）；

11. EN，使能端，高电平有效（可选择内部10k电阻上拉至VCC）；

12. RS485_CTRL，RS485方向控制。

指令集：提供完整C语言指令集，便于开发调试，提升开发效率。

Demo：提供C#、delphi、JAVA等语言演示软件以及源代码，助力开发者快速上手。

Dll库：提供C#、VB、JAVA等语言库以及详细库说明，覆盖多种开发语言，降低开发门槛。

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C，兼容主流超高频电子标签协议，适配各类电子标签。

工作频率：840-960MHz，可按不同国家或地区要求调整，满足全球多区域使用标准。

输出功率：5-35dbm，输出功率精度±1dB，信号稳定，保障电子标签读写精准度。

接收灵敏度：< -74 dBm，弱信号识别能力强，提升远距离识别稳定性。

天线连接保护：支持天线自动微调谐和天线失效检测，实时监控天线工作状态，保障天线与模块连接稳定。

标签信号检测：支持信号RSSI值检测，实时监控电子标签信号状态，提升识别可靠性。

工业级抗干扰，高速多标签识别、自动盘点、精准数据采集，兼顾高速读写与多标签并发处理能力。

实现电子标签批量识别、动态权限验证、高价值物品追踪、库存精准管理、流程自动化加速及多层级数据归档。

突破复杂电磁环境下的信号干扰瓶颈，为高密度、高精度物联管理提供底层硬件支持。

固定式RFID读写器模块，卓越读写性能，支持多频段，满足全球标准，广泛适用各领域，灵活拓展，高效数据处理，稳定可靠，便捷部署，助力企业智能化管理升级。
